Pompa ciepła kojarzy się przede wszystkim z ogrzewaniem podłogowym i to skojarzenie nie jest przypadkowe – niska temperatura zasilania, jaką wymaga podłogówka, doskonale współgra ze specyfiką pracy tego źródła ciepła. Wielu inwestorów zakłada więc, że bez wymiany całej instalacji na podłogową o pompie ciepła w ogóle nie ma co myśleć. Tymczasem grzejniki do pompy ciepła to rozwiązanie, które sprawdza się równie dobrze, a w wielu przypadkach jest po prostu bardziej praktyczne – zwłaszcza w budynkach modernizowanych, gdzie ingerencja w podłogi bywa kosztowna lub niemożliwa.
W tym artykule wyjaśniamy, na czym polega dobór grzejników do systemu z pompą ciepła, jakie parametry mają największe znaczenie i jak uniknąć najczęstszych błędów, które w praktyce prowadzą do spadku komfortu cieplnego i wyższych rachunków za energię.
Dlaczego temperatura zasilania decyduje o wszystkim?
Standardowa pompa ciepła działa najefektywniej wtedy, gdy różnica między temperaturą dolnego źródła (powietrza, gruntu lub wody) a temperaturą zasilania instalacji grzewczej jest jak najmniejsza. Im niższa temperatura wody grzewczej, jaką musi wygenerować urządzenie, tym mniej pracy musi wykonać sprężarka, a co za tym idzie – tym wyższy współczynnik wydajności COP i niższe zużycie energii elektrycznej.
Trzeba bowiem wiedzieć, że tradycyjne grzejniki, projektowane z myślą o kotłach gazowych czy olejowych, pracują zwykle przy temperaturach rzędu 70-80°C. Pompa ciepła, żeby osiągnąć porównywalną efektywność do tej, jaką zapewnia ogrzewanie podłogowe, powinna pracować w zakresie 35-55°C. Różnica jest więc znacząca i to właśnie ona determinuje, jak powinny wyglądać grzejniki dobrane do takiego systemu.
W praktyce oznacza to, że nie da się po prostu podłączyć standardowej pompy ciepła do istniejącej instalacji grzejnikowej bez żadnych zmian i oczekiwać takiego samego komfortu jak wcześniej. Coś musi się zmienić – albo temperatura zasilania pozostaje wysoka kosztem efektywności pompy, albo grzejniki zostają dobrane od nowa pod niższą temperaturę pracy.
Czy istnieje coś takiego jak „grzejnik niskotemperaturowy”?
Warto zdawać sobie sprawę, że nazwa „grzejnik niskotemperaturowy” bywa nieco myląca. Nie chodzi o odrębną kategorię produktową działającą na innej zasadzie fizycznej niż zwykły grzejnik płytowy, lecz o grzejnik o odpowiednio dobranej – najczęściej większej – powierzchni wymiany ciepła, zaprojektowany tak, aby przy niskiej temperaturze zasilania oddawać wystarczającą ilość ciepła do pomieszczenia.
Pod tym względem kluczowe są dwa czynniki: konstrukcja grzejnika (liczba płyt, obecność ożebrowania konwekcyjnego, powierzchnia czynna) oraz prawidłowe przeliczenie jego mocy dla docelowej, niższej temperatury pracy – a nie dla standardowych parametrów katalogowych 75/65/20°C, które są punktem odniesienia dla kotłów, a nie dla pomp ciepła.
Dlatego w ofercie Viessmann grzejniki z serii Vitoset są projektowane i dobierane z myślą o współpracy z niskotemperaturowymi źródłami ciepła – zarówno w wersji płytowej, jak i dekoracyjnej, przeznaczonej do łazienek. To podejście, w którym dobór wielkości i mocy grzejnika jest dopasowany do realnych warunków pracy pompy ciepła, a nie efekt przypadkowego przewymiarowania na oko.
Ile mocy grzejnik traci przy niższej temperaturze zasilania?
Najlepiej posłużyć się liczbami, żeby zobrazować skalę zjawiska. Grzejnik płytowy zaprojektowany na parametry 75/65/20°C, przeniesiony do systemu pracującego przy temperaturze zasilania na poziomie 45°C, traci od 30 do 40 procent swojej nominalnej mocy grzewczej. W skrajnych przypadkach, przy jeszcze niższych temperaturach zasilania stosowanych w instalacjach z pompami ciepła (30-35°C), spadek mocy może być jeszcze większy.
Podyktowane jest to fizyką wymiany ciepła – moc oddawana przez grzejnik zależy od różnicy temperatur między jego powierzchnią a powietrzem w pomieszczeniu, w przybliżeniu według zależności wykładniczej z wykładnikiem rzędu 1,3 dla typowych grzejników płytowych. Im mniejsza ta różnica, tym mniej ciepła grzejnik jest w stanie oddać w jednostce czasu, nawet jeśli fizycznie pozostaje tym samym urządzeniem.
W praktyce oznacza to, że każdy grzejnik montowany w instalacji z pompą ciepła powinien być przeliczony właśnie pod docelową, niższą temperaturę pracy – a nie dobierany na podstawie mocy podanej w standardowych warunkach katalogowych. Pominięcie tego kroku to jeden z najczęstszych błędów przy modernizacji systemu grzewczego.
Rodzaje grzejników stosowanych w systemach z pompą ciepła
Sprawdźmy, jakie rozwiązania sprawdzają się najlepiej w budynkach mieszkalnych.

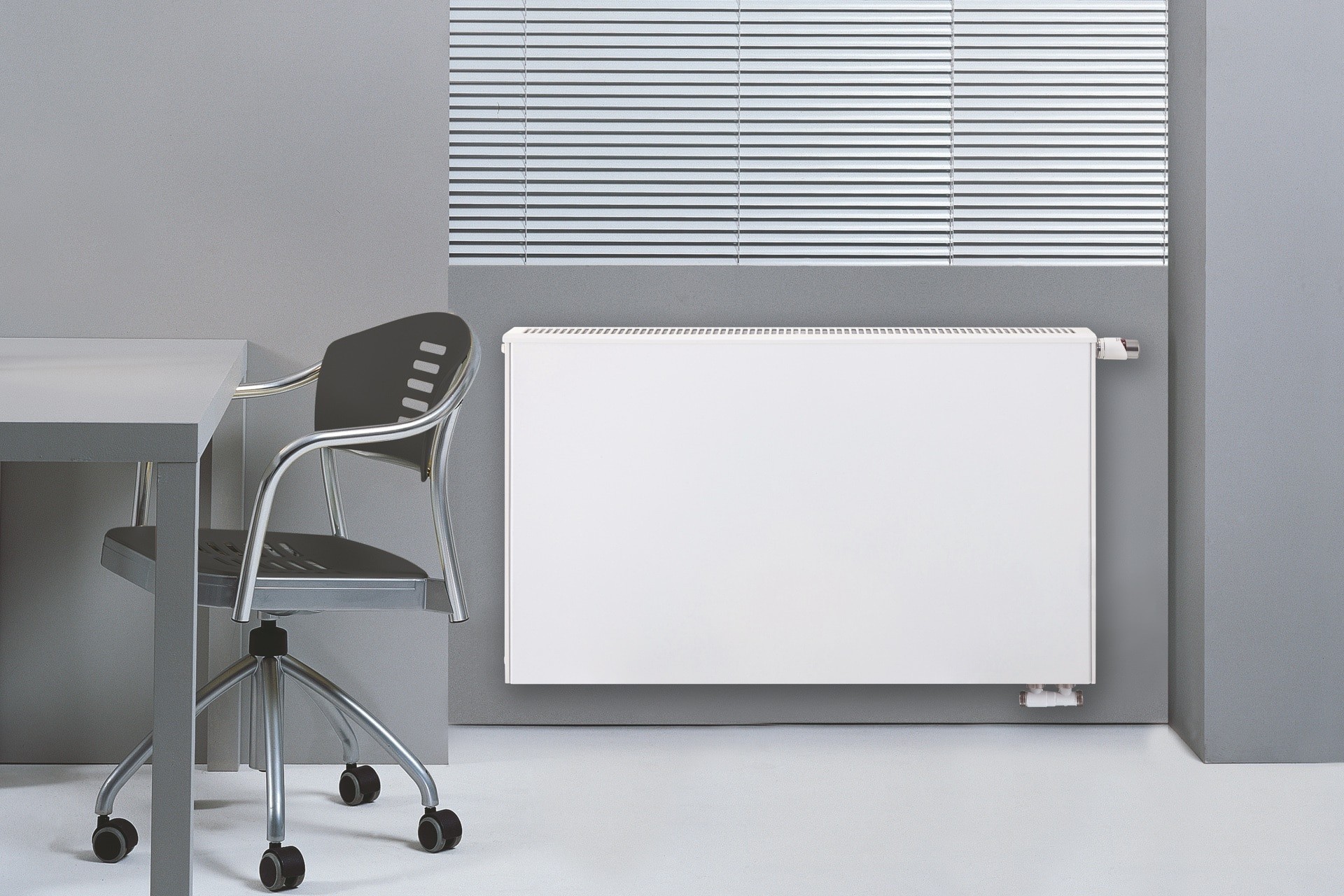

Grzejniki płytowe to podstawowy i najczęściej wybierany wariant. Występują w wersjach jedno-, dwu- i trzypłytowych, a ich moc grzewcza rośnie wraz z liczbą paneli i wysokością zastosowanego ożebrowania konwekcyjnego. Dzięki relatywnie dużej powierzchni wymiany ciepła dobrze radzą sobie przy niższych temperaturach zasilania, pod warunkiem prawidłowego doboru wielkości. To rozwiązanie, na którym opiera się między innymi seria Vitoset.
Grzejniki konwektorowe wykorzystują przede wszystkim przepływ powietrza do przekazywania ciepła. Charakteryzują się krótszym czasem reakcji niż grzejniki płytowe, co bywa istotne w pomieszczeniach użytkowanych sporadycznie, gdzie zależy nam na szybkim podniesieniu temperatury.
Grzejniki dekoracyjne, w tym modele łazienkowe, łączą funkcję grzewczą z estetyczną. Zazwyczaj mają mniejszą moc niż grzejniki płytowe, dlatego najlepiej sprawdzają się w pomieszczeniach o niższym zapotrzebowaniu na ciepło – łazienkach, przedpokojach, korytarzach.
Grzejniki kanałowe montowane są w podłodze, najczęściej pod dużymi przeszkleniami. Dzięki swojej konstrukcji efektywnie oddają ciepło nawet przy niskich temperaturach zasilania, choć wiąże się to z wyższym kosztem inwestycyjnym niż w przypadku klasycznych grzejników płytowych.
Warto pamiętać, że w bardziej wymagających przypadkach modernizacji, gdzie przestrzeń na duże grzejniki jest ograniczona, stosuje się rozwiązania hybrydowe – grzejniki wspomagane wentylatorami, które zwiększają efektywność oddawania ciepła przy bardzo niskich temperaturach zasilania, bez konieczności drastycznego powiększania samego grzejnika.
Jak poprawnie dobrać grzejniki do pompy ciepła – krok po kroku?
Przyjrzyjmy się procesowi doboru, bo to on w największym stopniu decyduje o tym, czy instalacja będzie działać efektywnie.
Krok 1. Oblicz zapotrzebowanie cieplne pomieszczenia. Podstawą jest rzetelne obliczenie strat ciepła, najlepiej zgodnie z normą PN-EN 12831, a nie orientacyjne wartości „z internetu”. Zapotrzebowanie zależy od powierzchni, izolacji przegród, liczby i wielkości okien oraz strefy klimatycznej.
Krok 2. Ustal docelową temperaturę zasilania. W typowych instalacjach z pompą ciepła mieści się ona w przedziale 35-45°C, choć w dobrze zaizolowanych budynkach można zejść nawet niżej.
Krok 3. Przelicz wymaganą moc grzejnika dla tej temperatury, a nie dla parametrów katalogowych 75/65/20°C. To krok, który najczęściej bywa pomijany, a jego pominięcie prowadzi do niedogrzania pomieszczeń.
Krok 4. Dobierz wymiary grzejnika z odpowiednim zapasem mocy. W praktyce stosuje się zapas rzędu 20-40 procent ponad wyliczone zapotrzebowanie, przy czym dokładna wartość zależy od stopnia izolacji budynku i temperatury projektowej dla danej strefy klimatycznej.
Krok 5. Zwróć uwagę na sposób podłączenia hydraulicznego. Podłączenie po przekątnej (zasilanie i powrót po przeciwnych stronach grzejnika) poprawia równomierność oddawania ciepła, co ma szczególne znaczenie w przypadku dłuższych grzejników.
Krok 6. Zbalansuj instalację hydraulicznie. Nawet prawidłowo dobrany grzejnik nie osiągnie zakładanej temperatury w pomieszczeniu, jeśli instalacja nie zostanie zrównoważona pod względem przepływów – dlatego zawory termostatyczne i regulacja hydrauliczna to element, którego nie warto pomijać.
Dobór grzejników do pompy ciepła to proces, w którym liczy się precyzja, a nie przypadek. Kluczowe znaczenie ma prawidłowe obliczenie zapotrzebowania cieplnego każdego pomieszczenia, przeliczenie mocy grzejnika dla docelowej, niskiej temperatury zasilania, a następnie właściwe zbalansowanie całej instalacji hydraulicznej. Pominięcie któregokolwiek z tych kroków prowadzi zwykle do sytuacji, w której pompa ciepła wprawdzie pracuje, ale albo nie zapewnia komfortu cieplnego, albo robi to kosztem znacznie wyższego zużycia energii elektrycznej.
Jeśli planujesz modernizację systemu grzewczego i zastanawiasz się, czy Twój dom nadaje się do współpracy z pompą ciepła bez wymiany na ogrzewanie podłogowe, warto rozpocząć od rzetelnego audytu cieplnego budynku i doboru odpowiednich grzejników – na przykład z serii Vitoset – dopasowanych do parametrów pracy urządzenia z rodziny Vitocal. Taki proces, choć wymaga więcej uwagi na etapie projektowania, w praktyce przekłada się na wyższą efektywność całego systemu przez cały okres jego eksploatacji.
